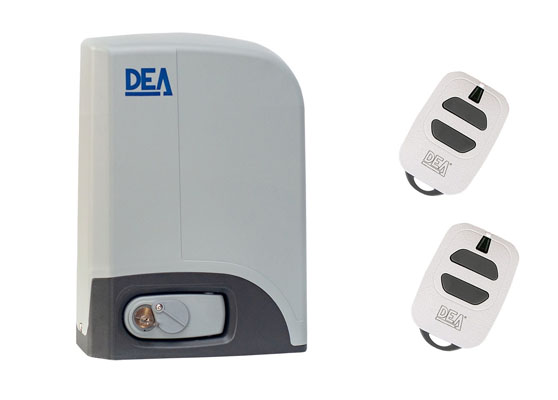

Электропривод для откатных ворот DEA LIVI 803N (+2 пульта)
- Производитель: DEA (Италия)
- Установка: специалисты, прошедшие сертификацию DEA
- Гарантия: 36 месяцев
Привод для откатных ворот массой до 800 кг.
Интенсивность использования: до 11 циклов в час. Блок управления 212E. С регулировкой усилия, для обеспечения безопасности устройства. Память до 30 пультов.
Внимание: пульты ДУ и другие аксессуары не входят в данный комплект и при необходимости их можно заказать отдельно в нужном количестве.
Высокая интенсивность использования, простота монтажа, только стальные шестерни.
Гарантия 3 года. Произведён в Италии.
Привод откатных ворот LIVI 803N это простой и крайне надёжный вариант для автоматизации больших полупромышленных ворот с проездом 5-6 метров и выше. Также зачастую данную модель применяют на воротах, имеющих затруднения в движении или там где вероятность таких затруднений велика (зашивка деревом, неровная геометрия ворот, несоблюдение уровня фундамента и полотна ворот). Ввиду своей высокой мощности и крайне надёжного редуктора данная модель имеет славу "неубиваемой" даже в самых проблемных условиях эксплуатации. Чтобы остановить работу LIVI 803N необходимо, чтобы ворота заклинили окончательно. Но даже в такой ситуации работоспособности привода ничего не угрожает. И после устранения "клина" привод" продолжит работу в штатном режиме. Итальянская автоматика для откатных ворот также крайне устойчива к перепадам напряжения, для того, чтобы привод перестал работать необходимо на него подать примерно 300 вольт или выше. Но даже после такой экстремальной ситуации стоимость ремонта платы копеечная.
Комплектность

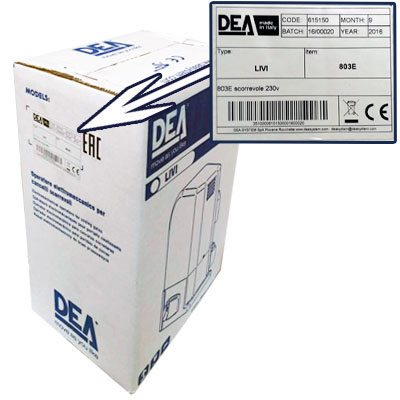

Привод для ворот LIVI 803N поставляется в бело-синей коробке. На каждой коробке указывается модель привода и дата производства. Указана страна производства - Италия. Имеется обязательная маркировка CE - соответствие Европейским нормам, EAC - соответствие нормам Таможенного союза.

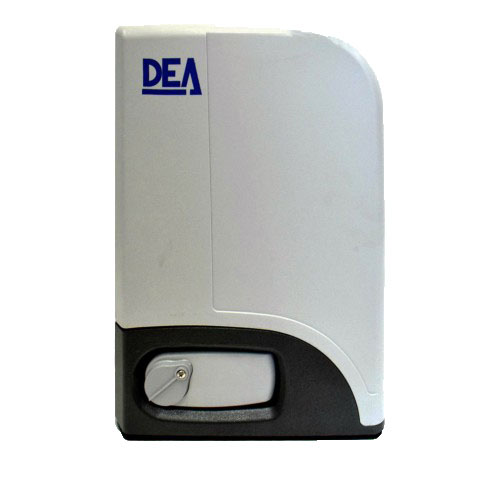

В комплект поставки входит непосредственно сам привод LIVI 803N.
Крепёжная пластина с возможностью точной регулировки: вверх-вниз, вперёд-назад. Ход регулировки примерно 20 мм.
Пара упоров, нажимающих на микровыключатели в крайних положениях движения ворот.
Комплект крепежей для монтажного основания, электропривода, упоров концевых выключателей.
Мощность двигателя
Надёжный стальной редуктор
Мощный электропривод, это ещё далеко не всё, что отвечает за надёжную работу привода. Очень важно каким образом крутящий момент с двигателя будет передаваться на ворота. Ведь любое слабое звено на этом пути может свести все старания двигателя к нулю. Нередко бывает, что двигатель выдаёт довольно большой крутящий момент, а редуктор передающий усилие на ворота сделан из пластмассы. Надёжность такого привода значительно снижается. Ни для одного продавца таких приводов не секрет, что шестерни из пластмассы это самый ходовой товар. После продаж таких приводов, продажи шестерён взлетают. И на них делают отдельный бизнес, ведь стоимость запчастей не такая уж низкая, плюс ко всему омрачается ситуация тем, что некоторое время ворота приходится открывать исключительно руками, да и за выезд ремонтников придётся рассчитаться. Виноватым в случившемся у таких недобросовестных продавцов принято выставлять ни в чём неповинного клиента. А клиенту ничего не остаётся как послушно платить. Причём замена пластмассовой начинки не даёт гарантии, что завтра не произойдёт тоже самое.
Привод для ворота DEA LIVI803N к счастью не страдает болезнями большинства бюджетных бытовых электроприводов. Производитель не стал экономить на нервах клиентов. Здесь применены надёжные стальные шестерни вместо дешёвых пластмассовых. Все вращающиеся элементы закреплены на подшипниках, а не на пластмассовых втулках, подверженных быстрому износу.

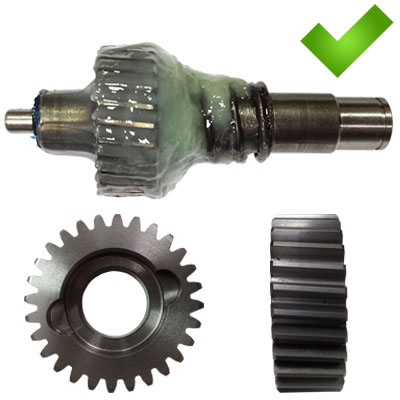

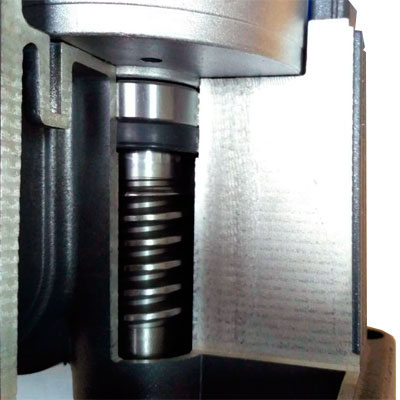

Электродвигатель передаёт крутящий момент напрямую на стальной червячный вал, последний приводит в движение стальную шестерню. На фото выше показан этот узел (часть корпуса привода сфрезерована для наглядности). Червячный вал вместе с электродвигателем вращается на трёх подшипниках, что делает работу всего узла практически безотказной.
От червячного вала усилие передаётся на стальную ведомую шестерню. Эта шестерня имеет скос зубов, что значительно увеличивает устойчивость к нагрузкам и сокращает шум от работы редуктора. Шестерня через простой и надёжный механизм разблокировки передаёт усилие на мощный вал, вращающийся на двух полноценных подшипниках. Весь редуктор находится в водонепроницаемой области и полностью погружён в низкотемпературную смазку (-40С) Liqui Moly. Смазка не требует замены в течение всего срока службы электропривода. Результат такой простой и надёжной конструкции - "не убиваемая" работа редуктора в самых сложных и суровых условиях. За всё время мы ни разу не видели механических поломок редуктора данного привода.
Редуктор привода откатных ворот LIVI803N герметично закрыт и защищён от попадания влаги внутрь. Благодаря этому нет необходимости в замене смазки и обслуживании редуктора на протяжении всего срока эксплуатации привода.

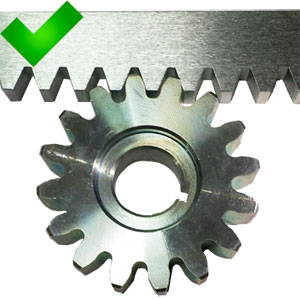

Центральный вал электропривода DEA System передаёт усилие на зубчатое колесо, которое зацепляясь с зубчатой рейкой приводит в движение полотно ворот. Как и все остальные шестерни – зубчатое колесо привода DEA сделано из стали. Износостойкость такого зубчатого колеса просто колоссальная, даже после 5-7 лет на нём вы не увидите заметной выработки от зубчатой рейки. Этот узел практически вечный. Да в изготовлении такая шестерня в несколько раз дороже, чем отлитая из силумина, ведь чтобы её изготовить нужно выполнить минимум 10 операций, вместо одной при литье, но производитель DEA System на первое место всегда ставит экстремальную надёжность. Выбирая электропривод для ворот настоятельно рекомендуем обратить внимание на этот элемент, ведь силуминовая шестерня изнашивается крайне быстро и требует замены. Проверить материал зубчатого колеса крайне просто - поднесите к нему магнит. Сталь магнитится, а силумин - нет. Выше на фото справа вы можете видеть что бывает с силуминовым зубчатым колесом после совсем недолгой эксплуатации.
Блок (плата) управления

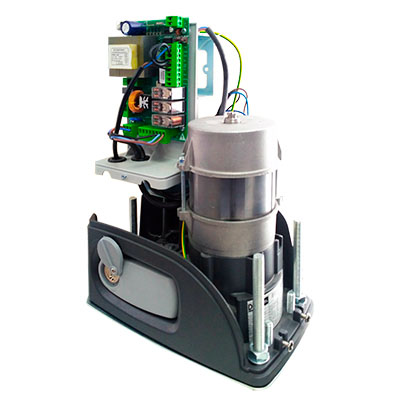

Плата управления электропривода LIVI803N защищена от воздействия внешней среды двумя надёжными кожухами. Снаружи весь привод защищает кожух из прочного ABS пластика, под которым расположен короб платы управления, который не имеет отверстий сверху и сбоку. Для чего применено такое решение? Во-первых двойная защита блока управления защищает плату от конденсата, который из-за перепада температур может возникнуть под внешней крышкой. Во-вторых даже при отсутствии внешней крышки - блок управления надёжно закрыт от попадания капель воды. Даже если поливать из чайника короб платы управления со снятым внешним кожухом - на плату управления не попадёт ни капли.
Кроме всего прочего блок управления расположен вертикально. Даже если предположить, что электропривод оставят без внешнего кожуха и под крышкой платы управления выпадет конденсат - он не попадёт на электропроводящие дорожки платы, а будет стекать по стенкам крышки вниз за счёт её округлых краёв. В результате таких грамотных решений производителя DEA System платы управления у автоматики не выходят из строя из-за попадания конденсата. А ведь такие случаи нередки в автоматике многих других производителей. И насколько нам известно никогда такие случаи не признаются гарантийными. В гарантии отказывают с формулировкой: "Что же вы хотели, у вас вся плата водой залита." И клиент купивший такую незащищённую автоматику послушно отсчитывает денежки, покупая новую плату управления, по цене близкой к цене всего привода для ворот. Затем платит за её замену и начинает ждать когда тоже самое повторится уже с новой платой.
Все подключаемые провода в LIVI803N заводятся в привод через резиновые уплотнительные кольца, это предотвращает попадание к блоку управления насекомых, которые при отсутствии такого простого, но очень важного элемента могут устроить большой фейерверк внутри блока управления.
Кроме максимальной надёжности и защищённности, блоки управления DEA максимально просто и удобно настраиваются. Монтажники, которые уже программировали плату управления на LIVI803N повторно могут это делать практически с закрытыми глазами. Плата управления установлена таким образом, что достаточно ослабить один винт и плату вместе с коробом можно взять в руки и удобно расположившись выполнить всего лишь два действия: прописать пульты и настроить ход ворот, чтобы плата управления запомнила требуемую ширину проезда. Эти процедуры настолько просты, что выполнить их без труда сможет второклассник. Нет необходимости стоять в неудобной позе просовывая голову между электроприводом и воротами. Не нужно устраивать возле ворот многочасовые "танцы с бубном", вся процедура программирования привода у непрофессионала займёт не более 5 минут.
Плата управления 212e, применяемая на электроприводе LIVI803N полностью настраивается при помощи двух кнопок и пяти светодиодов. Все настройки максимально просты: Привязывание пультов к блоку управления, настройка усилия, программирование хода ворот, выбор режима работы пультов дистанционного управления (реверсивный и шаг за шагом). Вы можете подключить к плате любые устройства безопасности и прочие аксессуары. Этих настроек достаточно для того чтобы перекрыть требования к автоматике 90% заказчиков. Если нужны другие дополнительные функции - рекомендуем приобретать модели автоматики с блоками управления NET230 и NET24, которые обладают самым широким функционалом на нашем рынке и позволяют настраивать до 99 параметров. Данные блоки управления позволяют решать практически любые задачи, которые только могут быть перед автоматикой. Блоки управления NET230 и NET24 устанавливаются на модели откатных приводов LIVI5, LIVI6, LIVI9, REV, GULLIVER. Любую из этих моделей вы можете выбрать в нашем каталоге автоматики откатных ворот, где указаны актуальные цены на автоматику.
Концевые выключатели
Такие казалось бы незначительные детали как концевые выключатели, которые останавливают работу привода ворот в заданных точках имеют немалое значение для корректной работы ворот, а иногда и для работы в принципе. У многих производителей узел концевых выключателей никак не защищён от воздействия внешней среды и нередки случаи, когда на концевой выключатель банально намерзает лёд и функционирование ворот прекращается. Это особенно неприятно, поскольку происходит зимой в мороз. Клиент, пытаясь выехать за ворота, вынужден на холоде выяснять причину отказа ворот и пытаться её устранить, при этом оказывается невольным заложником неудачного конструктива электропривода ворот.
Производитель DEA System решил этот вопрос разместив механизм концевых выключателей вертикально и закрыв его сверху выступом корпуса. Эти нехитрые решения способствуют безотказной работе ворот при любой погоде в любое время года.
Производитель DEA System решил этот вопрос разместив механизм концевых выключателей вертикально и закрыв его сверху выступом корпуса. Эти нехитрые решения способствуют безотказной работе ворот при любой погоде в любое время года.
Консультации по подключению, гарантия и сервис
В комплекте автоматики для откатных ворот LIVI803N идёт инструкция на русском языке. Для настройки этого мотора требуется выполнить минимум два действия: привязать пульты управления к блоку управления и запрограммировать ход ворот, чтобы блок управления запомнил ширину проезда для корректной работы. Если во время самостоятельного монтажа у вас возникнут вопросы или сложности - наш специалист окажет вам грамотную консультацию по телефону и сделает это абсолютно бесплатно. Мы также осуществляем монтаж и шеф-монтаж автоматики DEA по всей России. С нашей консультацией установка электропривода становится по силам даже неподготовленному человеку.
Напряжение питания (В) | 230 |
Потребляемая мощность (Вт) | 450 |
Максимальное тяговое усилие | 490 |
Циклов в час | 11 |
Встроенный конденсатор (мкФ) | 12,5 |
Рабочая температура (° C) | -25 ÷ 40 |
Тепловая защита двигателя (° C) | 160 |
Скорость открытия(м/мин) | 10 |
Вес с упаковкой (кг) | 12,5 |
Степень защиты | IPX4 |
