Панорамные ворота Hormann ALR F42 Vitraplan
Варианты цветов
- Ворота на заказ: исполнение от 2 до 8 недель
- Производитель: Hormann (Германия)
- Гарантия на привод ворот: 2 года
- Гарантия на фурнитуру: 2 года
- Гарантия на полотно ворот:: 2 года
- Доставка: бесплатно
- Установка: специалисты, прошедшие сертификацию HORMANN
- Гарантия на монтаж: 12 месяцев
В наличии
0 руб.
Размер:
Кол-во:
-1 шт+
В компании «Мир ворот» можно заказать крупногабаритные алюминиевые ворота с остеклением ALR F42 Vitraplan, разработанных специально для представительных зданий и автосалонов.

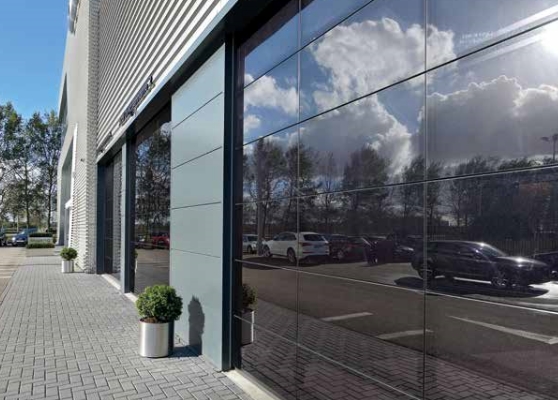

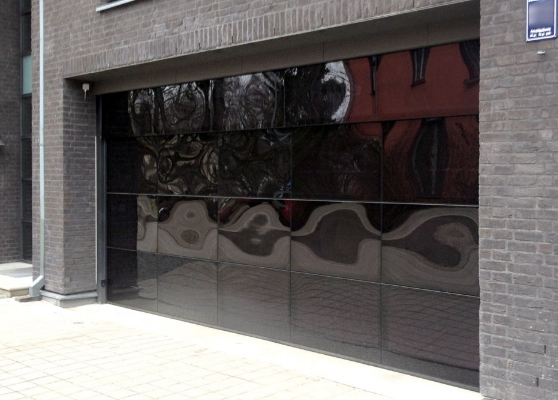

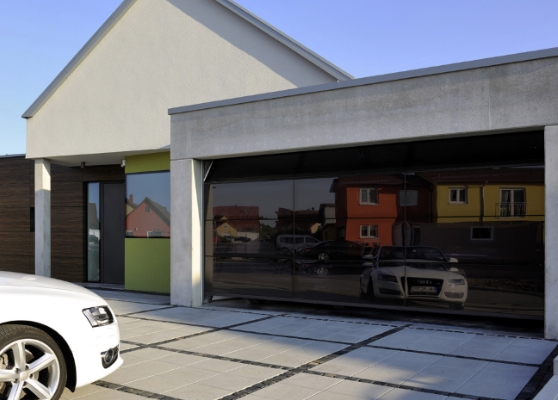

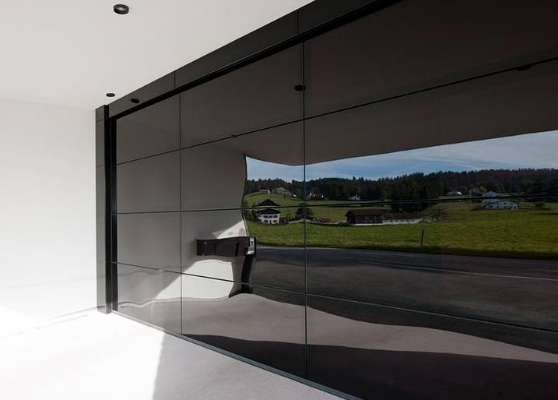

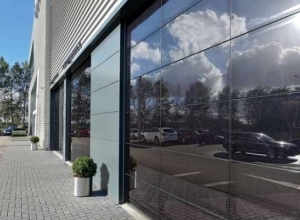

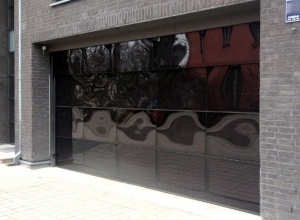

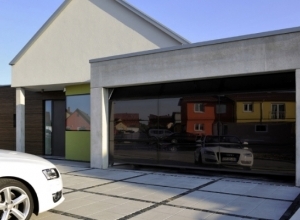

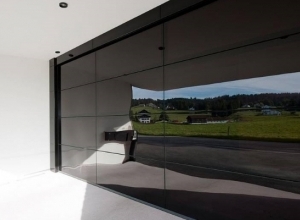

Панорамные ворота с большой площадью остекления из натурального стекла становятся витриной для привлечения клиентов.
Ясный общий вид фасада с воротами ALR F42 Vitraplan достигается благодаря эффектному сочетанию зеркального отражения и прозрачности стекла.
 |

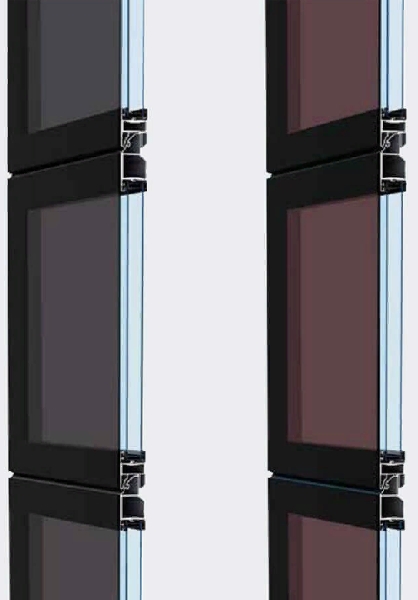

Панорамные ворота Hormann ALR F42 Vitraplan разработаны так, что остекление перекрывает алюминиевую структуру секций — таким образом поверхность ворот выглядит цельной. Дизайн модели ALR Vitraplan отмечен престижной наградой Red Dot Design Award.
Широкие панели, устанавливающиеся заподлицо, покрыты устойчивым к царапинам стеклом. Рама ворот скрыта панелями, так что ничего не выделяется из полностью остекленной поверхности.
Эффект тонировки Duratec доступен в двух цветах: серый и коричневый. Остекление толщиной в 26 мм обеспечивает уровень термоизоляции на 20% выше по сравнению со стандартным остеклением толщиной в 16 мм
ALR F42 Vitraplan – вариант немецких ворот для смелых решений в архитектуре. Завораживающий внешний вид, подчеркивающий неповторимость и изысканность. Визуальный эффект придается благодаря остеклению инсталлированному на алюминиевые профиля спереди «заподлицо», с элегантным сочетанием прозрачности и зеркального отражения.
|
Примеры конструкции ворот
| ALR F42 Vitraplan | ||
 |
.png) |
 |
|
Ширина ворот до 4500 мм
(пример 4500 × 4500 мм)
|
Ширина ворот до 5500 мм
(пример 5500 × 4500 мм)
|
Ширина ворот от 5500 мм
(пример 6000 × 4500 мм)
|
Технические характеристики панорамных ворот ALR F42 Vitraplan
| Тип ворот | ALR F42 Vitraplan |
| Max ширина | 6000 мм |
| Max высота | 7000 мм |
| Стойкость к ветровой нагрузке по EN 12424 | Класс 3 |
| Водонепроницаемость по EN 12425 | Класс 3 (70 Па) |
| Водонепроницаемость по EN 12426 | Класс 2 |
| Звукоизоляция по EN 717-1 | R = 23 дБ |
| Теплоизоляция по EN 13241-1, Приложение B EN 12428 (При размере ворот 5000 × 5000 мм) | |
| - серийно с одинарным остеклением VSG (ALR Glazing) | - |
| - серийно с двойным остеклением (ALR Vitraplan) | U = 3,2 Вт/ (м²·К) |
| - по дополнительному заказу с тройным остеклением | U = 3,0 Вт/ (м²·К) |
 |
Остекление – Абсолютная прозрачность на долгое время!
Стойкое к царапинам остекление из пластмассы DURATEC надолго сохраняет прозрачность. Специальное покрытие поверхности, аналогичное по качеству покрытию автомобильных фар. Остекление DURATEC поставляется серийно, без наценки. Остеклением такого типа оснащаются все секционные ворота с остеклением - и только у Hormann.
|
 |
Эффективная теплоизоляция
Промышленные секционные ворота Hormann с термическим разделением толщиной 67 мм обеспечивают теплоизоляцию и экономят электроэнергию. Тройное или четырехслойное остекление с термическим разделением снижает риск образования конденсата. Теплоизоляцию, улучшенную на 21 %, получите за счет опционного уплотнителя рамы направляющей ThermoFrame, который термически отделяет направляющие и кирпичную кладку друг от друга. Благодаря двойным уплотнениям дополнительно обеспечивается улучшенная изоляция ворот.
|
 |
Долговечная конструкция ворот
Промышленные секционные ворота Hormann рассчитаны на продолжительный срок службы: начиная с установленных на шарикоподшипниках ходовых роликов, взломостойких соединений между секциями и заканчивая оснащением пружинного вала. Ворота открываются и закрываются свыше 25000 раз, со специальным оснащением - до 200000 раз. Такая прочная конструкция снижает затраты и делает промышленные секционные ворота Hormann рентабельными и экологичными.
Благодаря 30-ти видам направляющих промышленные секционные ворота установить в цеху или в ангаре в зависимости от требований и архитектурных предпочтений.
|
 |
Оптимизированные решения в области логистики
Приводы и промышленные секционные ворота Hörmann согласованы с перегрузочной техникой Hörmann. Это решение из области логистики, отвечающее требованиям по энергоэффективности и функциональности. Промышленные ворота Parcel, Parcel Walk специально разработаны для почты и служб доставки посылок. Благодаря этим воротам на одной перегрузочной станции загружают и разгружают разные транспортные средства: грузовые и легковые автомобили.
|
 |
Надежная и комфортная эксплуатация
Калитка - Проход без препятствий
Калитки без порога исключают для сотрудников риск споткнуться и получить травму при проходе. Плоский порог из нержавеющей стали с закругленными краями обеспечит беспрепятственный проезд тележки.
Калитка без порога подкупает многочисленными преимуществами:
• Для прохода персонала не открывают ворота.
• Не споткнетесь и свободно выкатите, например, тележку.
• Поставляется серийно с шириной прохода в свету 905, 940 мм.
• Используется как двери для эвакуационных путей. Секционные ворота Hörmann с калиткой без порога отвечают требованиям к проходу без преград в соответствии со стандартом DIN EN 18040-1 и сертифицированы институтом IFT Rosenheim.
• Свободный выбор положения: слева, справа или посередине.
|
 |
Гармоничный дизайн индивидуального оформления
Промышленные секционные ворота Hörmann, ворота с калитками, боковые двери и фальшпанели разработаны таким образом, что встраивая, их в фасад здания создается гармоничный вид элементов. Перекладины алюминиевых рам расположены в одну линию, что придает зданию гармоничный вид.
С промышленными секционными воротами Hörmann оформите фасад по собственному желанию: заподлицо с фасадом здания и отделкой деревом, металлом, керамикой, пластмассой и другими материалами. Остекление Vitraplan сочетает зеркальное отражение и прозрачность. С остеклением Glazing свободно просматриваются торговые залы и выставочные помещения.
|
 |
Защита от взлома
Серийное противовзломное устройство от подваживания представляет собой механическую защиту. Срабатывает и при отключении электроэнергии. Дополнительная безопасность обеспечивается за счет опционной задвижки, поворотного замка и напольной блокировки.
Защита калитки с помощью опционального многоточечного запирающего устройства по всей высоте двери.
Боковые двери поставляются с оснащением для защиты от взлома класса RC 2.
Защита от взлома промышленных секционных ворот высотой > 5 м происходит за счет большого собственного веса. Самотормозящий привод ITO 400 или блокировка ворот в шине привода SupraMatic HT защищает от подваживания секционные ворота.
Высокий уровень безопасности ворот на ночь обеспечивается дополнительной системой блокировки под заказ.
На воротах с приводом дополнительно можно установить механическую задвижку. Задвижка предотвращает пуск привода при закрытых воротах.
|
 |
Элементы оснащения для удобства эксплуатации
Hörmann предлагает большой выбор элементов оснащения и управления. С их помощью легко приспособите любые ворота под Ваши требования:
Тяга, ручная тяга с тросом или цепью, наружная ручка, чтобы обеспечить надежное запирание на ночь и возможность открыть ворота снаружи.
Для автоматических ворот Hörmann предлагает электроприводы с оснащением от взлома, вспомогательными средствами управления и датчиками сигналов.
Эффективный контроль предохранительного контура повышает уровень безопасности, оптимизирует рабочие процессы и снижает затраты на техобслуживание.
Опережающий световой барьер поставляется без надбавки к цене. Реагирует на движение и препятствия, останавливает ворота и вновь поднимает их.
В качестве опции ворота поставляются со световой решеткой HLG, которая обеспечивает самую высокую степень защиты и особый комфорт.
|
Вы можете приобрести промышленные секционные ворота Hörmann с грунтовочным покрытием одного из 10 предпочтительных цветов и цветов по карте RAL и NCS, а также разных цветов «металлик»и по Британскому стандарту (British Standard)*.
10 предпочтительных цветов
ALR F42 Vitraplan оттенки
Благодаря одному из двух оттенков остекления – коричневому или серому, – а также подходящему к тону стекла темному цвету рамного профиля, ворота могут быть гармонично интегрированы в фасад.
 |
 |
Ручка для ворот- надежное запирание в стандартной комплектации
Управление блокировкой снаружи
При помощи комплекта ручек можно эргономично управлять блокировкой ворот снаружи.
Изнутри управление запорным устройством с помощью крестообразной ручки и предохранительного штифта.
Профильный цилиндр встраивается в центральную систему запирания.
Гарнитур ручек в углублении
Посредством замыкающего цилиндра возможно управлять воротами и автоматической повторной блокировкой. Внутренние детали защищены облицовкой.
|
 |
 |
Опережающий световой барьер VL 1и VL 2
Промышленные секционные ворота Hörmann с приводом WA 400 или ITO 400 серийно оснащены предохранителем замыкающего контура с самоконтролем с оптосенсорами.
Для бесконтактного контроля замыкающего контура выберите опережающий световой барьер VL 1 без надбавки к цене.
Что гарантирует Вам:
• высокую степень безопасности;
• быстрое движение ворот;
• низкие затраты на техобслуживание.
При помощи опережающего светового барьера VL 1 и VL 2 удастся поднять уровень безопасности промышленных секционных ворот.
|
 |
 |
Световая решетка-для максимальной безопасности
Световые решетки распознают людей и предметы без соприкосновения с ними, исключаются повреждения и травмы.
Предохранитель замыкающего контура с оптосенсорами или дополнительными световыми барьерами необязателен.
• Max безопасность
Люди и препятствия распознаются благодаря лучам, направленным под углом.
• Повышенная безопасность людей
Сенсоры на высоте до 500 мм (над OFF) расположены плотно друг к другу.
• Меньше потерь энергии
Ворота закрываются со скоростью до 45 см/с (с приводом WA 400 FU и блоком управления 460 FU, в зависимости от направляющей и размера)
• Возможно дооснащение
Ворота с предохранителем замыкающего контура c оптосенсорами легко дооснащаются световой решеткой HLG и HLG-V
• Затраты на техобслуживание
Проверка закрывающих усилий по ASR A1.7 необязательна
|
 |
 |
Внутренняя безопасная разблокировка
Вы можете разблокировать привод, стоя на полу (европейский патент)
Наружная безопасная разблокировка ASE
Для разблокировки ворот снаружи (необходимо для помещений без второго входа).
Закрываемый корпус, отлитый под давлением, с профильным полуцилиндром.
Размеры: 83 × 133 × 50 мм (Ш × В × Г)
|
 |
Остекление промышленных секционных ворот
Сэндвичное остекление
Тип D Рама остекления из пластмассы, черного цвета. Опция: с цветным покрытием, снаружи.
Размер остекления в свету: 602 × 132 мм Высота секций ворот: 500, 625, 750 мм.
Тип А Рама остекления из пластмассы или выполненная литьем под давлением, черного цвета.
Опция: рама, выполненная литьем под давлением, с цветным покрытием, снаружи.
Размер остекления в свету: 635 × 245 мм Высота секций ворот: 500, 625, 750 мм.
Тип E Рама остекления из пластмассы, черного цвета. Размер остекления в свету: 725 × 370 мм. Высота секций ворот: 625, 750 мм.
Сэндвичное остекление возможно от 500 мм над OFF.
|
|
 |
Алюминиевая рама остекления
Стандартный профиль / профиль с термическим разделением
Рама остекления: без / с термическим разделением серийно: анодирование в натуральный цвет E6 / C0. Опция: с цветным покрытием.
Размер остекления в свету: согласно варианту исполнения.
Профиль перекладины: 52 мм, опция: 91 мм (только для глубины 42 мм)
|
|
 |
Максимальные размеры ворот: ширина 6000 мм, высота ворот 4500 мм.
Максимальная нагрузка: 150 циклов открывания/закрывания в день или 10 циклов
открывания/закрывания в час.
Плавный пуск и остановка
Благодаря щадящему режиму эксплуатации увеличивается срок службы ворот.
Меньше вложений
Цена на 30 % ниже, чем на привод трёхфазного тока. Суточный расход электроэнергии ниже почти на 75 %.
Быстрый монтаж
Многие компоненты заранее смонтированы. Ворота быстро вводятся в эксплуата
|
|
Серийная комплектация:
|
Опции (за доп. плату):
|
 |
Бесшумные мощные и надежные приводы для интенсивного использования ворот. Гарантируют быстрое движение ворот и могут быть исполнены с преобразователем частоты FU.
Привод для крепления на фланце WA 400
Быстро и просто монтируется на вале. Требуется значительно меньше места сбоку, чем при
монтажных решениях других фирм.
Привод с цепной передачей WA 400
Рекомендуется при небольшом боковом пространстве (до 200 мм) для всех типов ворот высотой
до 7500 мм.
Привод для монтажа посередине WA 400 M
Устанавливается на пружинном вале, поэтому дополнительного бокового крепления не требуется.
Серийно поставляется с безопасной разблокировкой и подходит почти для любых направляющих.
|
|
Серийная комплектация:
|
Опции (за доп. плату):
|
| Привод ITO 400 (цепной с шиной) | Привод SupraMatic HT |
 |
 |
|
|

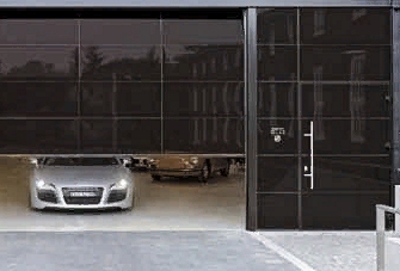

Боковые гаражные двери в едином стиле с воротами
Боковая дверь (рядом стоящая калитка) выгодное решение для разделения потока персонала и транспорта.
В целях безопасности боковые двери выполняют роль эвакуационных выходов.
Двери открываются наружу,имеют упор справа или слева.
Возможна поставка боковых дверей с 3-точечной блокировкой (защелка, ригель, двойной запорный ригель и розетка с защелкой от взлома).
Установка боковой гаражной двери имеет ряд преимуществ:
• Боковой дверью удобно пользоваться, чем воротами, когда необходимо попасть в гаража без цели выезда автомобиля.
• Если ворота блокированы другим припаркованным автомобилем или выпавшим снегом. При этом остаётся возможность попасть в гараж через боковую дверь.
• Боковые гаражные двери выполнены в едином стиле с воротами, поэтому проще соблюсти дизайнерское соответствие элементов друг другу.
• Боковые гаражные двери важны с точки зрения сохранения тепла в зимнее время года.
Важно обращать внимание на качество изготовления конструкционных элементов дверей. При изготовлении этих элементов используются только качественные материалы (металл, пластики, ударопрочное стекло), а также надёжная фурнитура и элементы крепежа.
 |
Боковая дверь NT 60
• Алюминиевая рамная конструкция 60 мм
• Поставляется серийно с уплотнением по контуру из стойкого к старению и атмосферным воздействиям этиленпропиленового каучука.
• Крепление филенки при помощи штапиков для остекления.
|
|
|
Боковая дверь с термическим разделением NT 80 Thermo
• Алюминиевая рамная конструкция 80 мм с термическим разделением.
• Поставляется серийно с уплотнением по контуру из стойкого к старению и атмосферным воздействиям этиленпропиленового каучука.
• Варианты филенки с термическим разделением, как у ворот со строительной глубиной 42 мм и 67 мм.
• Крепление филенки при помощи штапиков для остекления.
|
|
Фурнитура
• Врезной замок с профильным цилиндром.
• Гарнитур изогнутых нажимных ручек с овальными розетками из пластмассы черного цвета.
• По желанию — гарнитур разных ручек.
• По дополнительному заказу возможна исполнение из алюминия натурального цвета, а также полированной или шлифованной нержавеющей стали.
Опциональное оснащение
• Испытанное оснащение для защиты взлома класса RC 2 по DIN EN 1627
• Ручка-штанга 38-2 из нержавеющей стали, снаружи, дополнительно с гарнитуром нажимных ручек из нержавеющей стали, изнутри.
• Верхний доводчик с фиксатором.
• Ручка-штанга для эвакуационной двери, изнутри (необходим замок «антипаника»).
|
|
|
Дверь многоцелевого назначения MZ Thermo65.
• Дверное полотно с термическим разделением толщиной 65 мм, с заполнением из твердого полиуретана.
• Алюминиевая блочная коробка с термическим разделением и порог с термическим разделением .
• Теплоизоляция, коэффициент U = 0,82 Вт/(м²·К).
• Опция: с защитой взлома RC 2 в исполнении KSI Thermo46 с дверным полотном толщиной 46 мм.
|
|
Дополнительные аксессуары
Ширина ворот - до 6 м
Высота ворот - до 4.5 м
Вес полотна ворот - до 260 кг
Высота ворот - до 4.5 м
Вес полотна ворот - до 260 кг
67 443 руб.
Высота ворот до 7,5 м
94 817 руб.
Наши принципы
01
 |
Идем навстречу клиентам
предоставляем выгодные условия
|
02
 |
Юридическая чистота сделок
|
03
 |
Постоянное совершенствование
технологий монтажных работ
|
04
 |
Работа на долгосрочной основе
и результативности сотрудничества
|
05
 |
Более 1000 клиентов довольны работой с нами
|
06
 |
В нашей команде работают
только сертифицированные специалисты
|
Адреса наших шоурумов
Потенциал компании в сочетании с опытом и приобретенными знаниями, позволяют предлагать клиентам решения самых сложных вопросов,
при этом держать высокие стандарты качества услуг.
«Мир ворот» является официальным дистрибьютором концерна Hörmann на территории ЮФО. По итогам 2012-2020 годов компания становилась победителем в номинации «Лучший дилер гаражного оборудования
Hormann в ЮФО».
«Мир ворот» является официальным дистрибьютором концерна Hörmann на территории ЮФО. По итогам 2012-2020 годов компания становилась победителем в номинации «Лучший дилер гаражного оборудования
Hormann в ЮФО».
г. Ростов-на-Дону, пр. Ленина, 59
+7 (863) 256-67-74, +7 (903) 406-67-74
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
г. Луганск, квартал Алексеева, 5
+7 (863) 256-67-74, +7 (903) 406-67-57
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
г. Краснодар, ул. Уральская 151/1, 350080
+7 (861) 944-64-04, +7 (903) 411-64-04
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
г. Симферополь ул Генерала Васильева, 28
+7 (861) 944-64-04, +7 (903) 411-64-04
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
г. Донецк, ул. Ветеринарная, 14
+7 (903) 406-67-57, +7 (903) 406-67-57
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
г. Нальчик, ул. Идарова 68 В
+7 (903) 406-67-74, +7 (903) 406-67-57
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
г. Таганрог ул. Спортивная, 3 а
+7 (863) 256-67-74, +7 (903) 406-67-57
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
Астраханская область, пос. Кирпичного завода №1, Приволжский район, ул. Новая, 5
+7 (967) 829-97-67, +7 (8512) 29-97-67
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
г. Волгодонск, ул.Степная, 98
+7 (863) 256-67-74, +7 (903) 406-67-74
Пн-Сб: 09:00 - 20:00
Вс: 10:00 - 19:00
Вс: 10:00 - 19:00
Нужна помощь в поиске и подборе ворот?
Задайте вопрос нашему специалисту по телефону +7 (861) 944-64-04
или оставьте заявку в форме обратной связи
или оставьте заявку в форме обратной связи
Официальный дистрибьютор
Hörmann с 2006 года
Hörmann с 2006 года
Каталог
МЕНЮ
Разработка сайта - web-2a.ru
© Мир Ворот, 2006 - 2024 г.
